انواع شالوبیس فرودگاهی (LB – Airfield Light Bases)

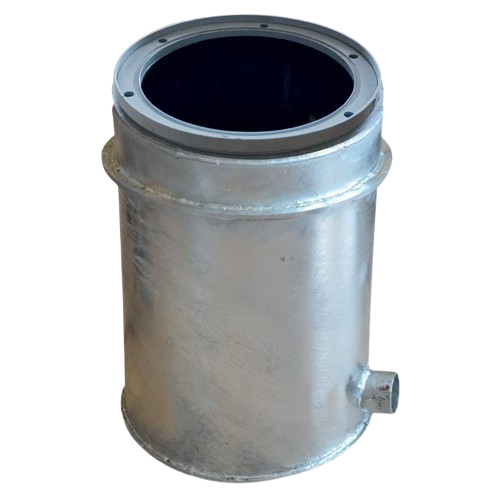

شالوبیس فرودگاهی (Light Bases) سازه‌های فلزی هستند که برای نصب چراغ‌های مرتفع (Elevated) و توکار (Inset) در فرودگاه‌ها استفاده می‌شوند. این پایه‌ها همچنین به عنوان محفظه زیرزمینی برای ترانسفورماتورهای ایزوله (Isolating Transformers) به کار می‌روند.
عملکرد شالوبیس فرودگاهی:
- فرآیند نصب، قرارگیری و تثبیت تجهیزات و سیستم‌های فنی در محیط فرودگاه
- در دو نوع L-867 و L-868 که تفاوت اصلی آنها در مقاومت و تحمل بارهای وارده است؛
نوع L-867 برای محیط هایی با بارهای سبک طراحی شده و L-868 برای محیط‌هایی با بارهای سنگین (مانند فرودگاه‌ها یا مکان‌هایی که هواپیما عبور می‌کنند) به کار می‌رود.
انواع شالوبیس فرودگاهی (LB) بر اساس تحمل بار:
| نوع پایه
|
کاربرد
|
تحمل بار
|
|---|---|---|
| L-867
|
مناطق با بارگذاری سبک (مانند تاکسی‌وی‌های کم‌ترافیک یا پیاده‌روها)
|
مناسب برای وسایل نقلیه سبک (بدون عبور هواپیما یا وسایل سنگین)
|
| L-868
|
مناطق با بارگذاری سنگین (مانند باند پرواز، پارکینگ هواپیماها)
|
مقاوم در برابر عبور هواپیماها و وسایل سنگین زمینی
|
ویژگی‌های کلیدی:
۱. ساختار و مواد:
- جنس: فولاد گالوانیزه گرم (کلاس IA) برای مقاومت در برابر خوردگی و رطوبت.
- جوش آب‌بند (Watertight Weld): اتصال حلقه فلنج به دیواره‌ها با جوش پیوسته برای جلوگیری از نفوذ آب.
۲. ابعاد استاندارد:
| سایز
|
قطر (اینچ/میلیمتر)
|
کاربرد
|
|---|---|---|
| A
|
8 / 203
|
چراغ‌های کوچک در مناطق کم‌ترافیک
|
| B
|
12 / 305
|
چراغ‌های متوسط در تاکسی‌وی‌ها و هلی‌پورت‌ها
|
| C
|
15 / 381
|
چراغ‌های بزرگ در باندهای اصلی و مناطق پرترافیک
|
۳. تجهیزات جانبی:
- حلقه‌های تطبیقی (Adapter Rings):
- امکان نصب چراغ‌های توکار با سایزهای مختلف روی پایه (مثلاً تبدیل سایز ۱۵ اینچ به ۱۲ اینچ).
- پوشش چوبی (Plywood Cover):
- محافظت از پایه در حمل‌ونقل و تسهیل نصب.
- جیگ تنظیم (Leveling Jig):
- تراز دقیق پایه در حین نصب برای جلوگیری از کجی.
۴. ایمنی و اتصالات:
- تسمه اتصال زمین (Grounding Straps):
- داخلی و خارجی برای جلوگیری از شوک الکتریکی و نویز.
- مقاومت محیطی:
- تحمل دمای شدید (-۴۰°C تا +۵۵°C) و شرایط جوی سخت (باران، برف، نمک).
کاربرد شالوبیس در فرودگاه ها:
- نصب چراغ‌های مرتفع (Elevated Lights):
- مانند چراغ‌های لبه باند (Runway Edge Lights) یا نشانگرهای جهت باد (Wind Cones).
- نصب چراغ‌های توکار (Inset Lights):
- مانند چراغ‌های خط مرکزی باند (Runway Centerline Lights).
- محفظه ترانسفورماتور:
- جایگذاری ترانسفورماتورهای ایزوله در زیر زمین برای ایمنی و دسترسی آسان.
مزایای اصلی:
- انعطاف‌پذیری: تطابق با انواع چراغ‌ها و سایزهای مختلف.
- دوام بالا: عمر مفید بیش از ۲۰ سال با نگهداری حداقلی.
- سازگاری با استانداردها: مطابق با ICAO Annex 14 و FAA AC 150/5345-42.
نتیجه‌گیری:
انتخاب پایه مناسب (L-867 یا L-868) بسته به نوع بارگذاری و محل نصب، ایمنی و کارایی سیستم روشنایی فرودگاه را تضمین می‌کند. 🛫
